CP0-08 屬于微型高壓內嚙合齒輪泵，為固定排量、雙聯串聯結構，采用軸向+徑向全壓力補償設計，主打超高壓、小體積、低噪、高效，適配微型高壓液壓系統與伺服節能回路。

一、核心技術參數（通用標準）

1. 基礎規格

• 類型：內嚙合齒輪泵（固定排量、雙聯串聯）
• 系列：CP0（微型級）、CP0-08（雙聯基礎型號）
• 公稱排量：8 mL/r（單級）；雙聯組合為 8/8 mL/r
• 額定工作壓力：25 MPa（250 bar）（雙級均壓）
• 峰值壓力：31.5 MPa（315 bar）（短時 ≤10s）
• 轉速范圍最低：600 r/min額定：1500 r/min最高：3000 r/min
• 理論流量（1500r/min）單級 8mL/r：12 L/min雙聯 8/8mL/r：24 L/min
• 效率（1500r/min、25MPa）容積效率：≥92%機械效率：≥90%總效率：≥83%
• 適用介質：抗磨液壓油（ISO VG32/46/68）、礦物油
• 油溫范圍：-15℃ ～ +80℃
• 旋轉方向：順時針/逆時針（軸端視向）
• 安裝法蘭：SAE J/B 微型標準、ISO 30196
• 油口形式：進/出油均為 G1/4" 螺紋（雙聯雙出油口）
• 重量：約 3.2 kg（雙聯）

2. 尺寸參數（通用）

• 軸伸直徑：φ16 mm（平鍵 4×4）
• 法蘭直徑：φ80 mm
• 安裝孔距：65 mm
• 總長：145 mm

二、結構與工作原理

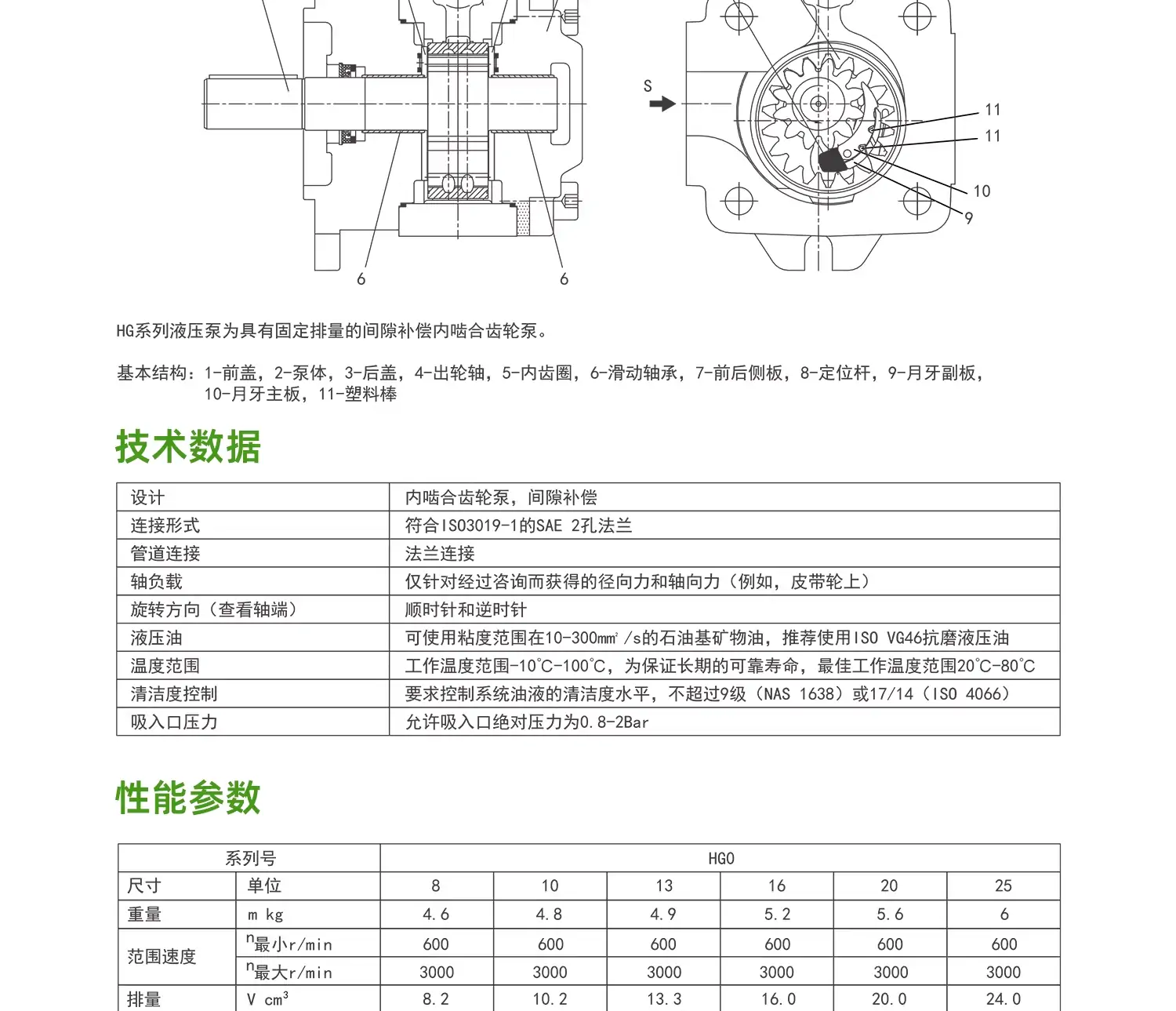

1. 核心結構（雙聯串聯）

• 內嚙合齒輪副（雙組）：主動外齒輪 + 從動內齒圈，偏心布置，月牙板分隔吸壓區
• 全壓力補償：軸向浮動側板 + 徑向偏心環自動補償，間隙隨壓力自適應，泄漏極低
• 泵體：高強度球墨鑄鐵，一體成型、微型緊湊
• 軸承：微型重載滾針軸承，雙支撐、高剛性
• 密封：高壓丁腈橡膠（NBR）骨架油封，防泄漏、耐老化
• 連接：共用主軸、串聯一體，雙出油口獨立輸出

2. 工作原理

1. 主動軸同步驅動兩組內嚙合齒輪副同向旋轉
2. 齒輪脫開嚙合 → 工作腔容積擴大 → 吸油
3. 齒輪進入嚙合 → 工作腔容積縮小 → 壓油
4. 補償機構自動消除軸向/徑向間隙，高壓下效率穩定
5. 內嚙合平滑、無困油 → 低脈動、低噪音、低振動
6. 雙聯結構流量疊加，單泵輸出雙倍流量

三、性能特點

• 超高壓穩定：25MPa 額定、31.5MPa 峰值，長期高壓可靠
• 雙聯小體積：微型尺寸、雙倍流量，節省安裝空間
• 超低噪音：特殊齒形+消音結構，1500r/min/25MPa 下 ≤68dB
• 高效節能：全補償設計，低轉速/低粘度仍保持高容積效率
• 低脈動：流量波動 ≤3%，適配精密伺服與比例系統
• 抗污染強：間隙自動補償，耐受輕微雜質，壽命長
• 寬轉速：600–3000r/min，適配變頻伺服驅動
• 雙向可用：正反轉流量/壓力一致

四、典型應用

• 微型液壓站、小型注塑機、精密壓鑄機
• 伺服節能液壓系統（微型塑機、鞋機）
• 工程機械輔助液壓回路、叉車液壓系統
• 機床夾具、液壓卡盤、高壓潤滑系統
• 軍工、醫療、測試設備等微型高壓液壓場景

五、安裝與維護要點

• 同軸度：聯軸器同軸度 ≤0.05mm，采用微型撓性聯軸器
• 吸油：真空度 ≤0.02MPa，管路短粗、無節流、無漏氣
• 油液：NAS 8 級，過濾精度 ≤10μm，定期更換
• 泄油：直接回油箱、無背壓（≤0.1MPa）
• 啟動：空載排氣、逐步升壓，避免干磨
• 間隙：自動補償、免人工調整
• 雙聯：雙出油口可獨立控制或合并使用
