SUMITOMO 日本住友 QT31-20/25/31.5-A 齒輪泵 QT41-40/50/63-F-A
QT22系列齒輪泵
QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A
QT23系列齒輪泵
QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A
QT31系列齒輪泵
QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A
QT32系列齒輪泵
QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A
QT33系列齒輪泵
QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A
QT41系列齒輪泵
QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF
QT42系列齒輪泵
QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF
QT43系列齒輪泵
QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF
QT51系列齒輪泵
QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A
QT52系列齒輪泵
QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A
QT53系列齒輪泵
QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A
QT61系列齒輪泵
QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A
QT62系列齒輪泵
QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A
QT63系列齒輪泵
QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z
QT31-20-A 是日本住友（SUMITOMO）QT系列低壓內嚙合齒輪泵，主打靜音、低脈動、長壽命，廣泛用于工業液壓系統。

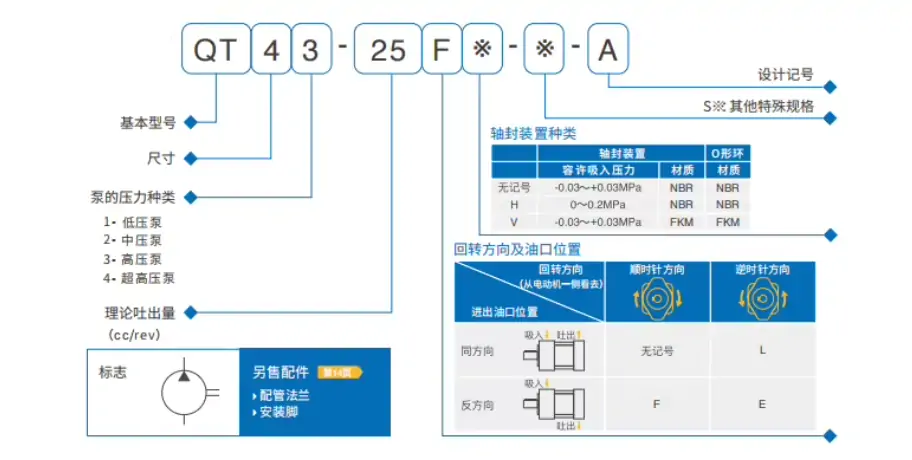

一、型號逐段拆解
QT31 - 20 - A
- QT：住友內嚙合齒輪泵系列
- 3：低壓系列（額定壓力 6.9 MPa / 70 kgf/cm2）
- 1：泵體規格（中小型）
- 20：理論排量 20 mL/rev（標準值 19.8 mL/r）
- A：標準基本型（腳架安裝、標準軸封、標準油口）帶 F 為法蘭安裝（如 QT31-20F-A）
二、核心技術參數
| 項目 | 參數 |
|---|---|
| 理論排量 | 19.8 mL/rev |
| 額定壓力 | 6.9 MPa (70 kgf/cm2) |
| 最高壓力 | 7.8 MPa (80 kgf/cm2) |
| 推薦轉速 | 600 ~ 1800 r/min |
| 最高轉速 | 2000 r/min |
| 標準流量 (1450rpm) | ~28.5 L/min |
| 容積效率 | ≥ 90% |
| 噪音水平 | ≤ 58 dB(A)（超靜音） |
| 安裝形式 | 腳座安裝 (A) |
| 旋轉方向 | 雙向可選（默認右旋） |
| 適用介質 | 礦物液壓油、潤滑油 |
| 粘度范圍 | 18 ~ 150 mm2/s (cSt) |

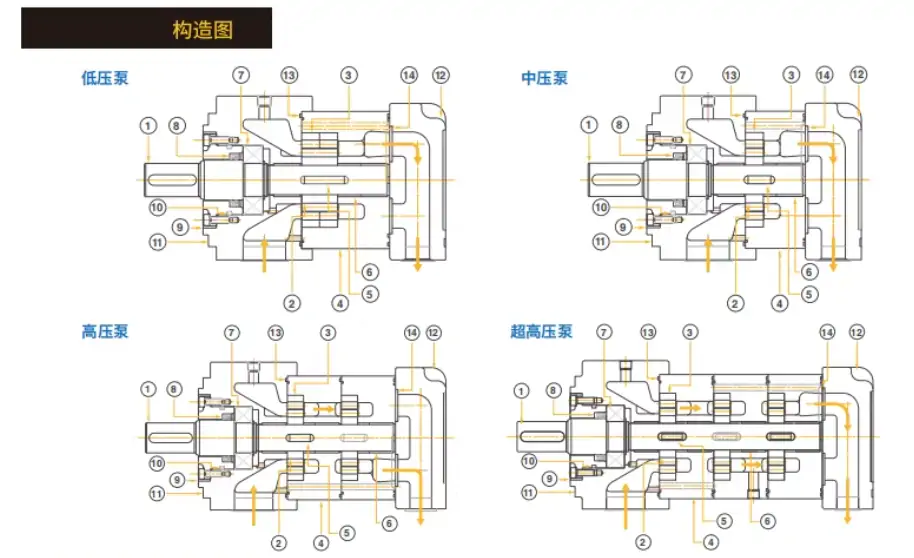

三、結構與性能特點
- 內嚙合齒輪，超低噪音
- 采用直線共軛齒形，無困油、低沖擊，噪音極低且穩定，適合精密機床、實驗室設備。
- 壓力脈動極小
- 脈動僅 0.2 MPa，流量穩定性極高，適合精準速度/壓力控制系統。
- 非接觸式磨損，超長壽命
- 內部滑動面強制潤滑，齒輪與殼體無直接接觸，幾乎零磨損，壽命遠超普通齒輪泵。
- 結構緊湊、自吸性好
- 體積小、重量輕，適合安裝空間有限的小型液壓站。
四、典型應用
- 精密機床、磨床、車床液壓系統
- 注塑機、壓鑄機低壓液壓單元
- 工業機械潤滑、冷卻系統
- 低噪音要求的液壓試驗臺
五、同系列常用型號
- QT31-12.5-A / QT31-12.5F-A
- QT31-16-A / QT31-16F-A
- QT31-20-A / QT31-20F-A（本型號）
- QT31-25-A / QT31-25F-A
- QT31-31.5-A / QT31-31.5F-A
