FUTO液壓泵VP20-FA3變量葉片泵VP-15油泵VP30 VP40-FA3 VP12/8

50T-07-FR大軸22.2，50T-07-FR小軸19.05，50T-12-FR大軸22.2，50T-12-FR小軸19.05

50T-14-FR大軸22.2，50T-14-FR小軸19.05，50T-17-FR大軸22.2，50T-17-FR小軸19.05

50T-20-FR大軸22.2，50T-20-FR小軸19.05，50T-23-FR大軸22.2，50T-23-FR小軸19.05

50T-26-FR大軸22.2，50T-26-FR小軸19.05，50T-30-FR大軸22.2，50T-30-FR小軸19.05

50T-36-FR大軸22.2，50T-36-FR小軸19.05，50T-39-FR大軸22.2，50T-39-FR小軸19.05

50T-43-FR大軸22.2，50T-43-FR小軸19.05

A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，

A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60

A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32

A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32

A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32

A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393

A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)

A3H56-F(L)-R(L)，A3H71-F(L)-R(L)

A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)

A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)

A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60

A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60

AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22

AR16-FR01CS-22，AR16-FRO1BS-2223

AR22-FR01B-20，AR22-FR01B-22，AR22-FR01BS-22，AR22-FR01C-20，AR22-FR01C-22，AR22-FR01CS-22

ARL1-12-FR01A-10，ARL1-12-FR01S-10，ARL1-16-FR01A-10，ARL1-16-FR01S-10，ARL1-6-FR01A-10

ARL1-6-FR01S-10，ARL1-8-FR01A-10，ARL1-8-FR01S-10

PV2R11/R12/R13/R14

PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-F-RAA-43，PV2R1-17-F-RAA-43，PV2R1-19-F-RAA-43

PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42

PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42

PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47

PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47

PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-F-RAA-43，PV2R1-25-F-RAA-43

PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42

PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42

PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42

PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-F-RAA-43

PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40

PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40

PV2R1-31-F-RAA-43

PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40

PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40

PV2R1-6-F-RAA-43，PV2R1-8-F-RAA-43

PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R

PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41

PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R

PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31

PV2R34-52-184-F-RAAA-31

PV2R3-94-F-RAAA

PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30

PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30

PVR50FF-13-RAA-31，PVR50FF-20-RAA-31，PVR50FF-23-RAA-31，PVR50FF-26-RAA-31

PVR50FF-30-RAA-31，PVR50FF-36-RAA-31，PVR50FF-39-RAA-31

S-PV2R2/R3/R4/R12/R34，S-PV2R2-53-F-RAA-45

SVPF-12-20-20，SVPF-12-35-20，SVPF-12-55-20，SVPF-12-70-20

SVPF-15-20-20，SVPF-15-35-20，SVPF-15-55-20，SVPF-15-70-20

SVPF-20-20-20，SVPF-20-35-20，SVPF-20-55-20，SVPF-20-70-20

SVPF-30-20-20，SVPF-30-35-20，SVPF-30-55-20，SVPF-30-70-20

SVPF-40-20-20，SVPF-40-35-20，SVPF-40-55-20，SVPF-40-70-20

VP-08-FA3，VP-12-FA3，VP-15-FA3，VP-15-FA3（花鍵7齒），VP-15-FA3（花鍵9齒）

VP-20-FA3，VP-20-FA3（花鍵7齒），VP-20-FA3（花鍵9齒），VP-30-FA3

VP-30-FA3（花鍵9齒），VP-40-FA3，VP-40-FA3（花鍵9齒）

VPSM-PSFO-16AR-20，VPSM-PSFO-9BR-20

DG-01  DG-02  DT-01  DT-02  BG-03  BG-06  BG-10

BT-04  BT-06  BT-10

BG/BT-03/06/10  BT-03 BT-04 BT-06 BT-10

BSG-03/06/10 BSG-2P/BST-2P-03/06/10

BSG-03  BSG-06  BSG-10  BSG-03-*-2P  BSG-06-*-2P

SBG-03  SBG-06  SBSG-03  SBSG-06  SBSG-10 SBG-03/06/10 SBSG-03/06/10

SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05

BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C

BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H

H型壓力控制閥、HC型壓力控制閥

HG-03  HG-06  HG-10  HCG-03  HCG-06 HCG-10  HCT-06

HG/HT-03/06/10

減壓閥、單向減壓閥

RG-03  RG-06

RT-03  RT-03/04/06/10

RCT-03  RCT-03 RCT-06 RCT-10 RCT-03/06/10

RCG-03/06/10 RCG-03  RCG-06  RG-03/06/10

液控單向閥

CPDG-03  CPDG-06  CPDG-10

CPDT-03  CPDT-06  CPDT-10

CPDF-10  CPDF-16

電液換向閥

DSHG-04     DSHG-04-AB    DSHG-06

DSHG-06-AB

DSHG-10       DSHG-10-AB

DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10

順序閥

HCG-03 HCG-06 HCG-10

HCG-03/06/10

HCT-03/04/06/10

DSG-01-2B2-D24，DSG-01-2D2-D24，DSG-01-3C2-A220-DL，DSG-01-3C2-A220-LW，

DSG-01-3C2-D24-DL，DSG-01-3C2-D24-LW，DSG-01-3C3-A220-DL，DSG-01-3C3-A220-LW，

DSG-01-3C3-D24-DL，DSG-01-3C3-D24-LW，DSG-01-3C4-A220-DL，DSG-01-3C4-A220-LW，

DSG-01-3C4-D24-DL，DSG-01-3C4-D24-LW，DSG-01-3C5-D24-DL，DSG-01-3C5-D24-LW，

DSG-01-3C6-A220-DL，DSG-01-3C6-A220-LW，DSG-01-3C6-D24-DL，DSG-01-3C6-D24-LW，

DSG-02-2B2-DL，DSG-02-2B2-DL-AC24，DSG-02-3C2-D24-DL，DSG-02-3C2-DL，DSG-02-3C3-DL，

DSG-02-3C4-DL，DSG-02-3C60-DL，DSG-02-3C60-DL-R220，DSG-03-2B2-DL，DSG-03-2B2-DL-A220，

DSG-03-2B2-DL-A220V，DSG-03-2B2-DL-D24，DSG-03-2B2-DL-D24V，DSG-03-2B2-LW-A220，

DSG-03-2B2-LW-D24，DSG-03-2B3-DL-A220，DSG-03-2B3-DL-D24，DSG-03-2B3-LW-A220，

DSG-03-2B3-LW-D24，DSG-03-2D2-DL-A220，DSG-03-2D2-DL-D24，DSG-03-2D2-LW-A220，

DSG-03-2D2-LW-D24，DSG-03-3C2-D24，DSG-03-3C2-DL，DSG-03-3C2-DL-A220，

DSG-03-3C2-DL-A220V，DSG-03-3C2-DL-D24，DSG-03-3C2-DL-D24V，DSG-03-3C2-LW-A220，

DSG-03-3C2-LW-D24，DSG-03-3C3-DL，DSG-03-3C3-DL-A220V，DSG-03-3C3-DL-D24V，

DSG-03-3C4-D24，DSG-03-3C4-DL，DSG-03-3C4-DL-A220，DSG-03-3C4-DL-A220V，

DSG-03-3C4-DL-D24，DSG-03-3C4-DL-D24V，DSG-03-3C4-LW-A220，DSG-03-3C4-LW-D24，

DSG-03-3C5-DL-A220V，DSG-03-3C5-DL-D24V，DSG-03-3C60-DL，DSG-03-3C60-DL-A220V，

DSG-03-3C60-DL-D24V，DSG-03-3C6-DL-A220，DSG-03-3C6-DL-A220V，DSG-03-3C6-DL-D24，

DSG-03-3C6-DL-D24V，DSG-03-3C6-LW-A220，DSG-03-3C6-LW-D24，DSG-G03-2B2-DL-AC220V，

DSG-G03-2B2-DL-DC24V，DSG-G03-2B3-DL-AC220V，DSG-G03-2B3-DL-DC24V，

DSG-G03-2B60-DL-AC220V，DSG-G03-2B60-DL-DC24V，DSG-G03-2B8-DL-AC220V，

DSG-G03-2B8-DL-DC24V，DSG-G03-3C2-DL-AC220V，DSG-G03-3C2-DL-DC24V，

DSG-G03-3C3-DL-AC220V，DSG-G03-3C3-DL-DC24V，DSG-G03-3C4-DL-AC220V，

DSG-G03-3C4-DL-DC24V，DSG-G03-3C60-DL-AC220V，DSG-G03-3C60-DL-DC24V

SW-G02-04-A220-50

MSA-01-X-50，MSA-01-Y-50，MSA-02-X-50，MSA-02-Y-50，MSA-03-X-50，MSA-03-Y-50，

MSA-04-X-50，MSA-06-X-50，

MSB-01-X-50，MSB-02-X-50，MSB-03-X-50，MSB-04-X-50，MSB-06-X-50，

MSW-01-X-50，MSW-01-Y-50，MSW-02-X-50，MSW-02-Y-50，MSW-03-X-50，MSW-03-Y-50，

MSW-04-X-50，MSW-06-X-50

★★★▼疊加式減壓閥▼★★★

MRA-01-C-30，MRA-01-H-30，MRA-03-C-30，MRA-03-H-30，MRA-04-C-10，MRA-04-H-10，

MRA-06-C-30，MRA-06-H-30，

MRB-01-C-30，MRB-01-H-30，MRB-03-C-30，MRB-03-H-30，MRB-04-C-10，MRB-04-H-10，

MRB-06-C-30，MRB-06-H-30，

MRP-01-C-30，MRP-01-H-30，MRP-03-C-30，MRP-03-H-30，MRP-04-C-10，MRP-04-H-10，

MRP-06-C-30，MRP-06-H-30

★★★▼疊加式液控單向閥▼★★★

MPA-01-2-40，MPA-01-4-40，MPA-03-2-20，MPA-03-4-20，MPA-04-2-10Y，MPA-04-4-10Y，

MPA-06-2-30，MPA-06-4-30，

MPB-01-2-40，MPB-01-4-40，MPB-03-2-20，MPB-03-4-20，MPB-04-2-10Y，MPB-04-4-10Y，

MPB-06-2-30，MPB-06-4-30，

MPW-01-2-40，MPW-01-4-40，MPW-03-2-20，MPW-03-4-20，MPW-04-2-10Y，MPW-04-4-10Y，

MPW-06-2-30，MPW-06-4-30

★★★▼疊加式溢流閥▼★★★

MBA-01-C-30，MBA-01-H-30，MBA-03-C-30，MBA-03-H-30，MBB-01-C-30，MBB-01-H-30，MBB-03-C-30，

MBB-03-H-30，MBP-01-C-30，MBP-01-H-30，MBP-03-C-30，MBP-03-H-30，MBW-01-H-30，MBW-03-C-30，

MBW-03-H-30

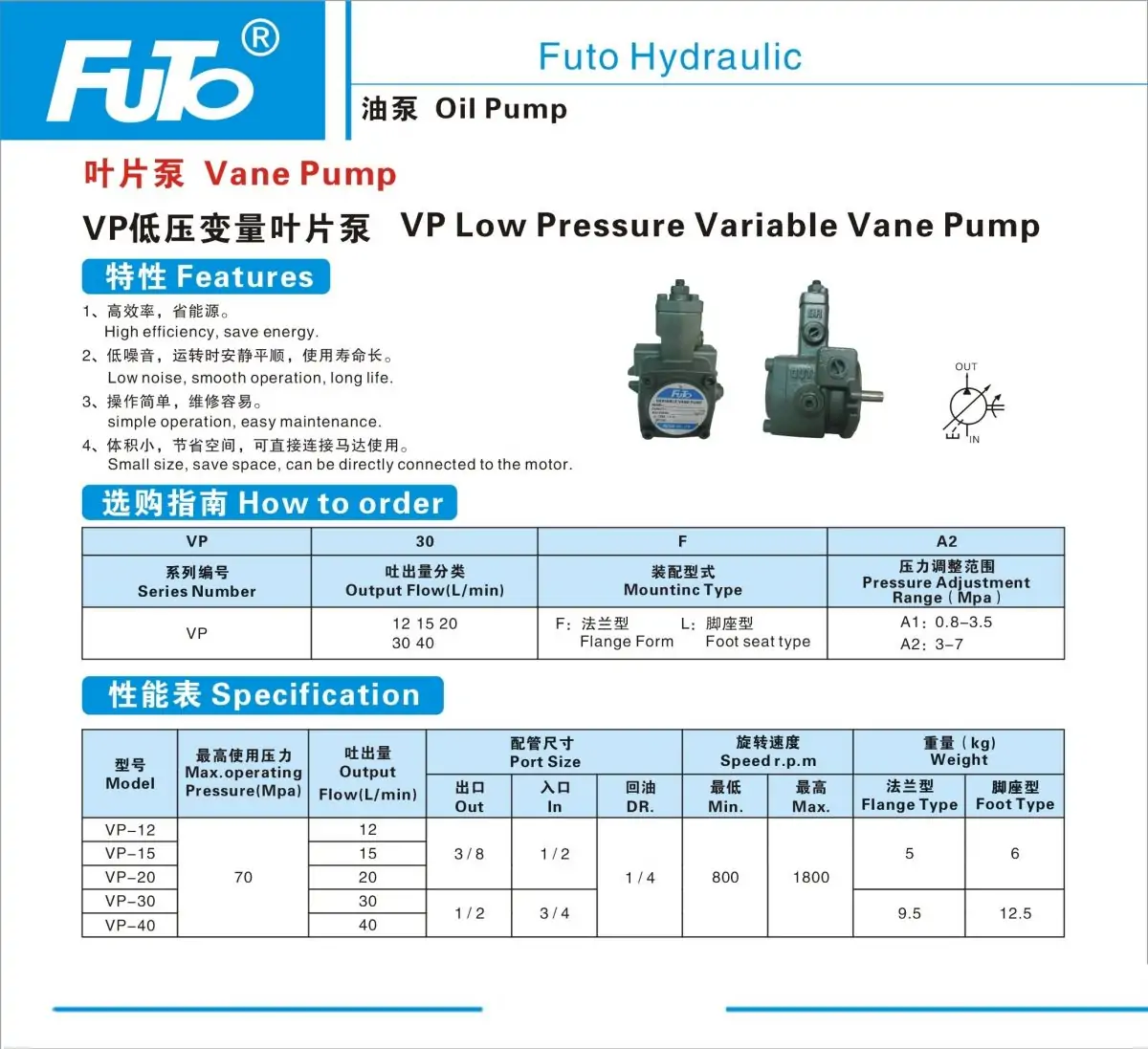

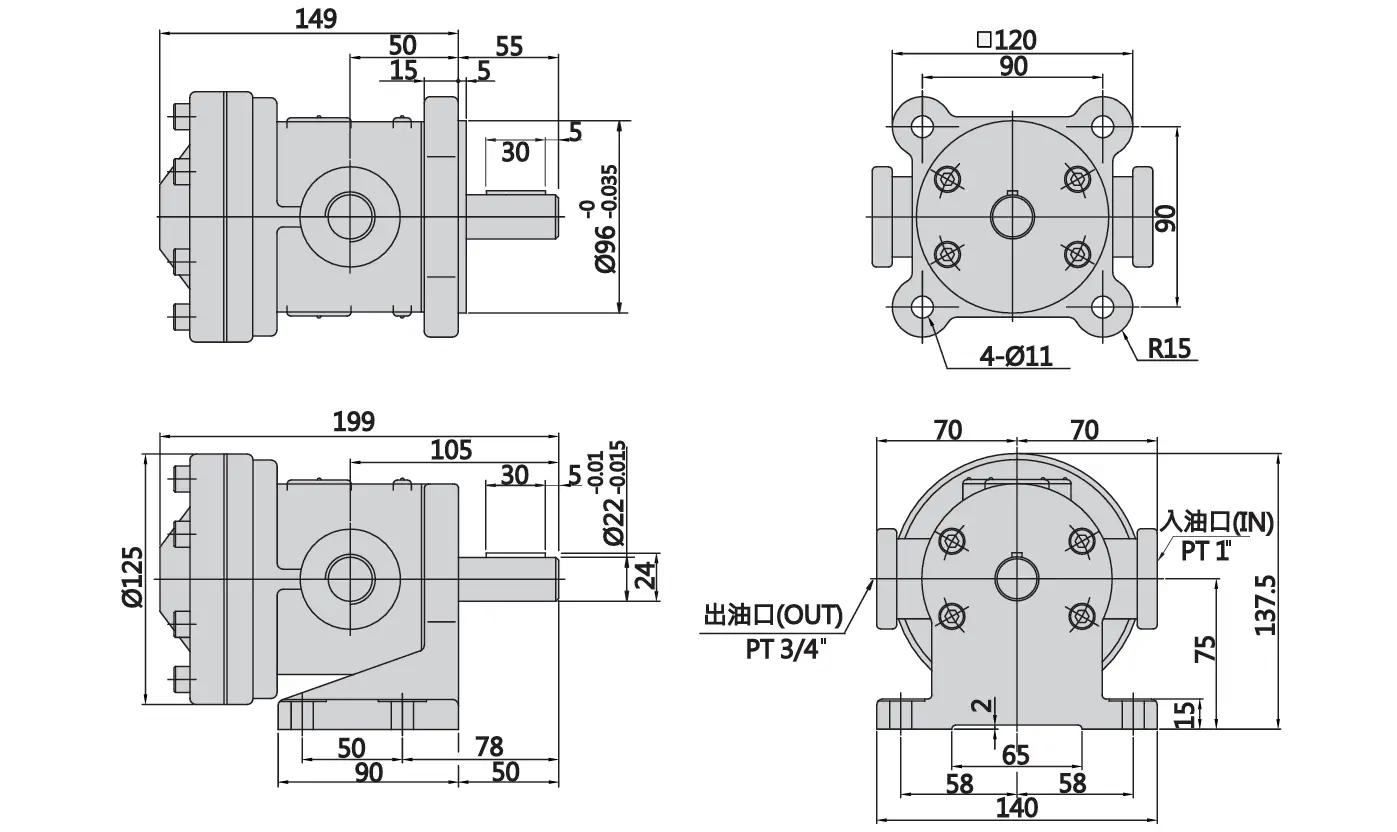

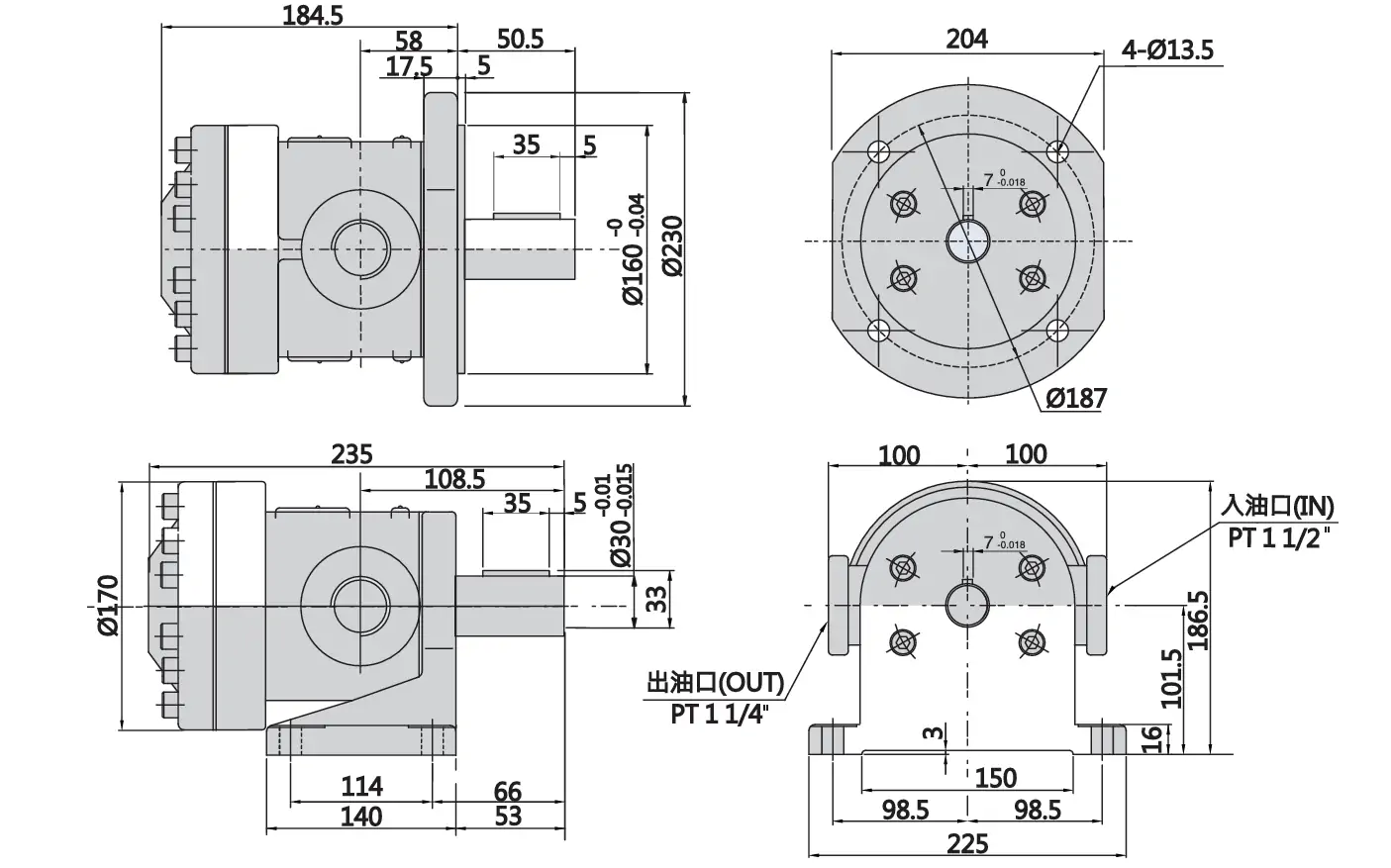

VP 系列變量葉片泵（低壓經濟型）詳解

VP 是液壓行業最常用、最便宜的低壓變量葉片泵，屬于單作用變量葉片泵，主打低壓、小流量、自動調壓，廣泛用于小型液壓站、機床夾具、自動化設備。

一、型號含義（以 VP-SF-20-D 為例）

• VP：變量葉片泵系列
• S：壓力等級（標準型）
• F：法蘭安裝
• 20：最大排量規格（常見：12 / 15 / 20 / 30 / 40）
• D：旋轉方向（D = 順時針；一般默認順時針）
• 常見完整型號：
• VP-15、VP-20、VP-30、VP-40、VP-SF-20、VPVC-F20 等

二、結構與工作原理

結構

1. 轉子 + 葉片：單排葉片，根部通壓力油貼緊定子
2. 定子環（偏心環）：可擺動，改變偏心量＝改變流量
3. 調壓彈簧 + 反饋活塞：實現壓力補償變量
4. 調壓旋鈕：直接調節系統最高壓力

工作原理（恒壓變量）

1. 負載低時定子偏心最大 → 輸出最大流量
2. 壓力升到設定值油壓推動活塞壓縮彈簧 → 偏心減小 → 流量自動減小
3. 保壓時偏心接近 0 → 只補泄漏，流量≈0，非常省電
5. 特點：壓力恒定，流量隨負載自動變，節能、發熱小。

三、核心參數（通用標準）

表格

• 調壓范圍：0.15 ~ 7 MPa
• 適用油液：HM46# 抗磨液壓油
• 油溫：10～60℃

四、優點與缺點

優點

1. 便宜耐用：成本極低，維修簡單
2. 自動變量節能：保壓時幾乎不耗電、不發熱
3. 噪音低：比同價位齒輪泵更安靜
4. 調壓方便：頂部旋鈕直接調壓力
5. 體積小，適合小型液壓站

缺點

1. 壓力低：只能到 7MPa，不能用于高壓系統
2. 抗污染能力不如齒輪泵
3. 轉速不能太高，否則容易磨損葉片

五、常見分類

1. 單泵VP-15/20/30/40，最常用
2. 雙聯泵（高低壓組合）VP-20+20、VP-30+30 等→ 低壓大流量快進，高壓小流量工進，多用于夾具、小壓機
3. 帶電磁卸荷閥VP-S/VC 系列，可電控卸荷，實現停機無壓力

六、典型應用

• 小型液壓站、機床液壓夾具
• 鉆床、銑床、磨床夾緊機構
• 自動化壓裝、升降、翻轉機構
• 包裝機械、木工機械低壓回路
• 注塑機 / 壓鑄機輔助低壓泵

七、常見故障

1. 壓力調不上去調壓彈簧疲勞、變量活塞卡滯、內泄過大
2. 沒流量 / 壓力上不來吸油漏氣、濾芯堵塞、油太黏、葉片卡死
3. 噪音大、發抖吸空、油液起泡、聯軸器不同心
4. 發熱嚴重壓力調太高、長期滿流量工作、散熱差

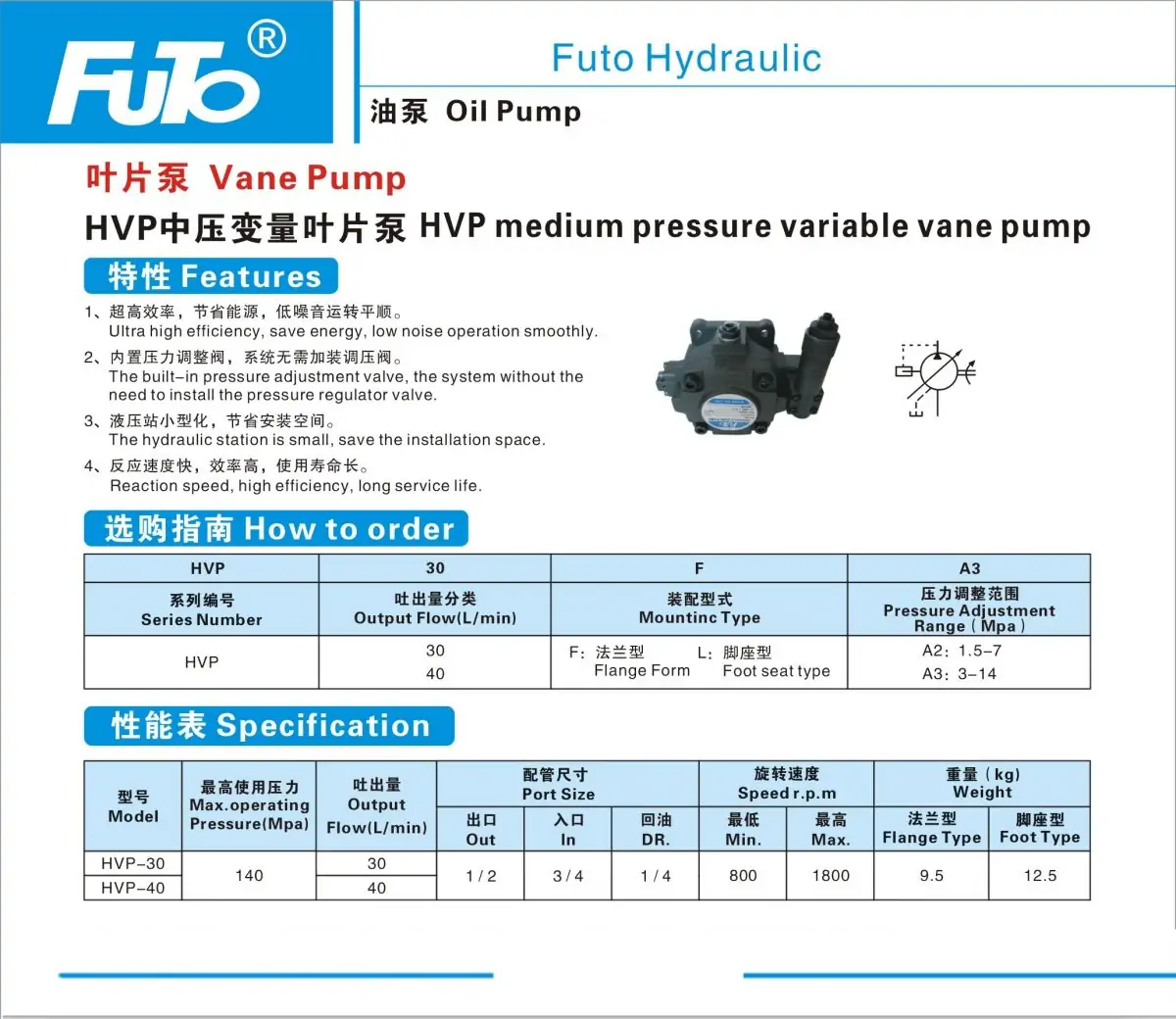

八、VP vs HVP vs PV2R 簡單對比

• VP：低壓 7MPa，變量，經濟型，小液壓站
• HVP：中高壓 14MPa，變量，節能，機床 / 注塑機
• PV2R：高壓 21MPa，定量，大流量，工業主機
