SHENWEIYEYA電磁節流閥 LEH LE-F10D-P LE-F10D-B LE-F10D-A LE-F6D-A

24EHU-F6B-R，24EO-F10B-W，24EO-F6B-R

2AY-F10D-AB(BA)，2AY-F10D-AB（BA）-1，2AY-F16D-AB（BA）-1，2AY-F20D-AB（BA）-1，2AY-F6D-AB(BA)，2AY-F6D-AB（BA）-1

2LA-F16D-ABU，2LA-F6D-ABU

34B0-B10H-T，34BO-H10B-T

34BH-B10H-T，34BH-H10B-T

34BK-B10H-T，34BK-H10B-T

34BM-B10H-T，34BM-H10B-T

34BY-B10H-T，34BY-H10B-T

34E0-B10H-T，34EO-H10B-T

34EH-B10H-T，34EH-F10B，34EH-H10B-T

34EM-B10H-T，34EM-H10B-T

34EY-B10H-T，34EY-F10B，34EY-H10B-T

4WEH16E-50/G24

AY-F10D-A（B）-1，AY-F10D-B（A）-1，AY-F16D-A（B）-1，AY-F16D-AB（BA）-1，AY-F16D-B（A）-1，AY-F20D-A（B）-1，AY-F20D-B（A）-1，AY-F6D-A（B）-1，AY-F6D-B（A）-1

E35DO-63，E35DO-63

J-F10D-P(A)-1，J-F10D-P(B)-1，J-F10D-P-1，J-F16D-P-1，J-F6D-P-1，J-Fc10D-P

LAE-F6/10D-BU

LA-F10D-A-1，LA-F10D-AU-1，LA-F10D-P-1

LAF-F10D-P1P/P

LALF-F10D3-P1P/P，LALF-F10D-P1P/P

LE-F10D-A，LE-F10D-B，LE-F16D-B

LEH-F10D-A，LEH-F10D-B，LEH-F16D-B

L-F10D-O-1，L-F10D-P-1

MQAD-F10-A-E24L，MQAD-F10-AU-E24L

MQADH-F10-B-E24L，MQADH-F10-BU-E24L

MYDI-FC10-P/T-E24L-20

PD-Fa6D-P

QAE-F6/10D-A，QAE-F6/10D-AU，QAE-F6/10D-B，QAE-F6/10D-BU，QAE-F6/16D-A，QAE-F6/16D-AU，QAE-F6/16D-B，QAE-F6/16D-BU，QAE-F6D-AU

XA-F10D-A，XA-F10D-AU，XA-F10D-B，XA-F16D-B，XA-Fa10D-B，XA-Fa10D-B-1，XA-Fa6/10D-B，XA-Fa6D-B

X-F10D3-P

XY-F10D-P/0

Y1-F16D-A/O-1，Y1-F16D-P/O-1，Y1-F6D-P/O，Y1-Fa10D-P/O，Y1-Fc10D-A/O，Y1-Fc6D-P/O

YEH-001，YEH-F10D-P/O，YEH-FC10D-P/0，YEH-FC10D-P/O，YEH-FC16D-P/O

Y-F10D-P/O-1，Y-F6D-P/O

Y-Fa10D3-P/T，Y-Fa6D-P/T

ZDB10VA-2-40B/315

一、型號含義

• L：節流閥，用于調節液壓系統流量，控制執行元件速度
• E：外泄式結構，控制油液單獨引回油箱
• H：高壓適用型/高壓力等級設計
• F6：公稱通徑 6mm，板式連接安裝形式
• 整體為外泄式高壓節流閥，控制油獨立回油，不受系統背壓影響，調速穩定性好，適合高壓工況。

二、結構組成

• 整體式閥體，設有進油口、出油口、獨立外泄油口
• 節流閥芯（針閥或錐閥結構），配合精密導向，流量調節線性較好
• 手動調節螺桿與鎖緊螺母，可無級設定流量并鎖緊防松
• 內部控制腔通道，專門連通至外泄口，不與主回油混流
• 高壓等級密封組件與強化閥體結構，適應較高系統壓力
• 標準板式安裝面，帶密封槽，安裝簡便可靠

三、工作原理

1. 油液通過節流口時，依靠調節閥芯開口大小控制流量，實現油缸或馬達的速度調節。
2. 閥芯控制腔的油液通過獨立外泄口直接回油箱，不經過主回油路，不受系統背壓干擾。
3. 因背壓不作用于閥芯，閥芯動作靈敏、位置穩定，流量不會隨負載與背壓波動而明顯變化。
4. 無內置單向閥，雙向均起節流作用，可用于雙向節流調速回路。
5. H 型強化設計使閥在較高壓力下仍能可靠工作，內泄小、調節精度穩定。

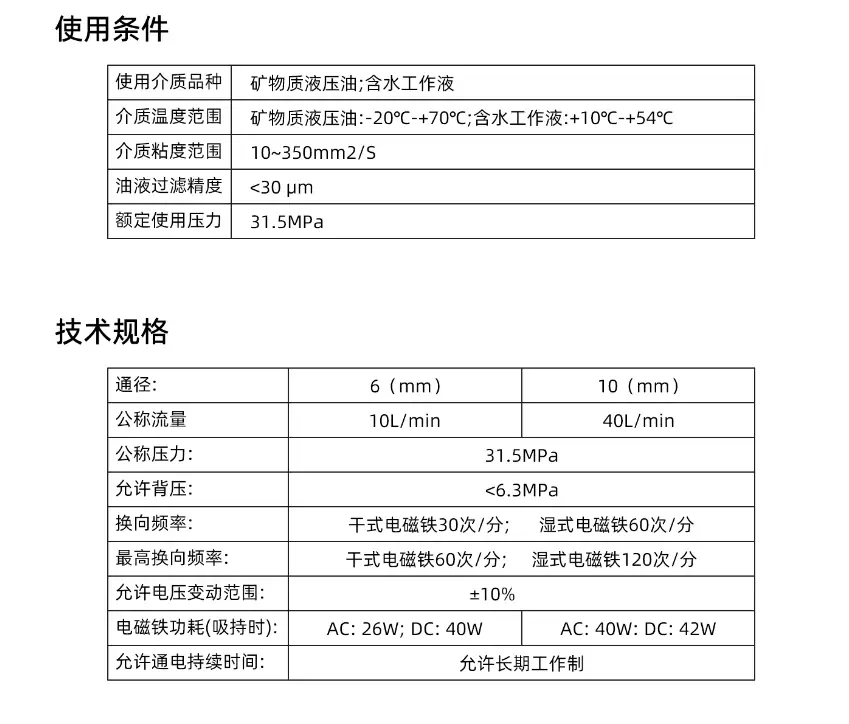

四、通用技術參數

• 公稱通徑：6 mm
• 額定壓力：≤31.5 MPa
• 適用流量：10～30 L/min
• 調節方式：手動無級調節
• 回油形式：外部外泄
• 安裝形式：板式連接
• 適用介質：礦物液壓油
• 工作溫度：-20℃～+80℃

五、功能特點

• 外泄式結構，抗背壓能力強，調速精度優于普通內泄節流閥
• 高壓強化設計，適合中高壓液壓系統
• 雙向節流，可用于雙向速度控制
• 結構緊湊、密封性好、內泄漏小
• 適用于機床進給、液壓夾具、精密動作控制等對速度平穩性要求較高的回路

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.hd-chaiqian.com.cn/yyf/776.html
