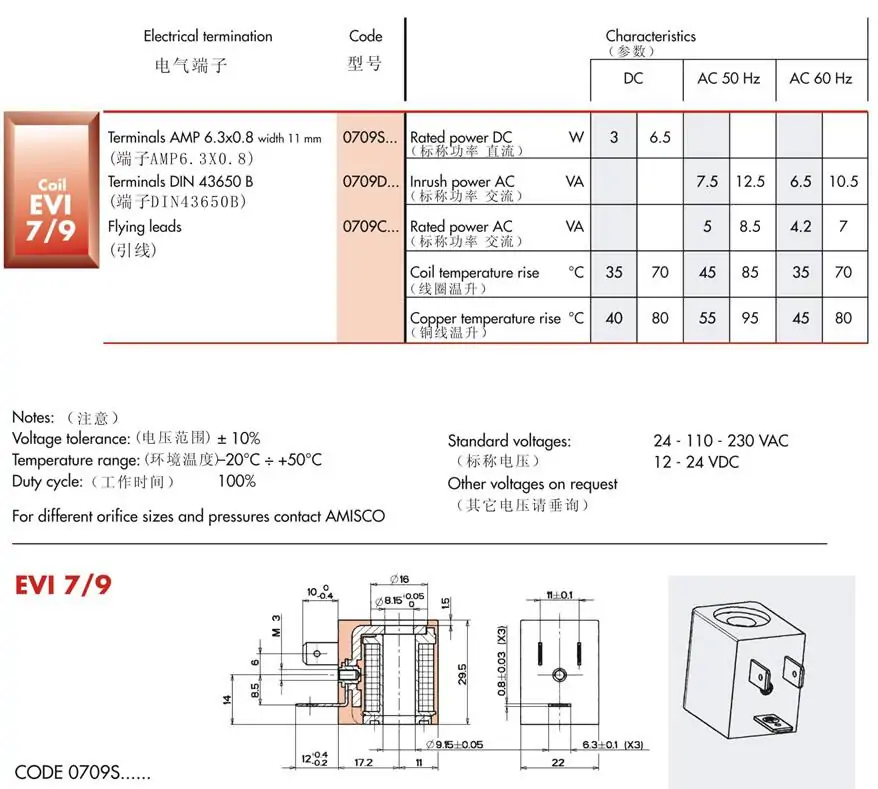

AMISCO電磁閥線圈EVI7/9 AC220V/5VA6VA8.5VA內孔9高29.5

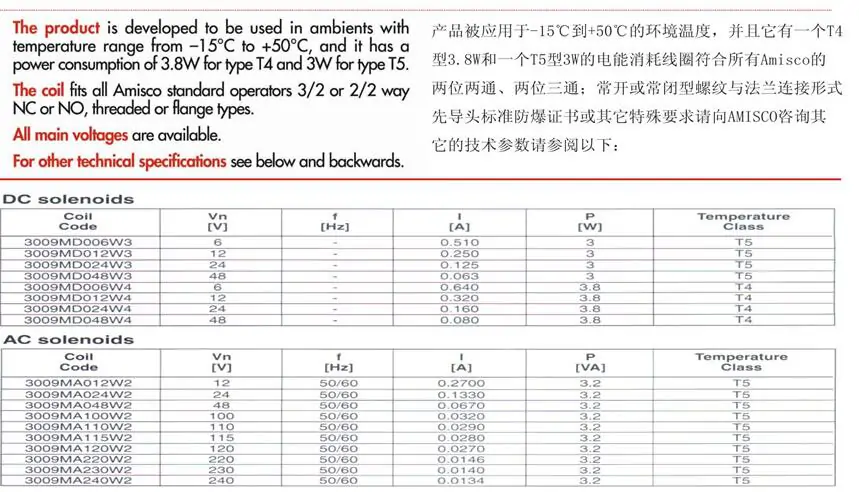

3009MA012W2，3009MA024W2，3009MA048W2，3009MA100W2，3009MA110W2，3009MA115W2
3009MA120W2，3009MA220W2，3009MA230W2，3009MA240W2，3009MD006W3，3009MD006W4
3009MD012W3，3009MD012W4，3009MD024W3，3009MD024W4，3009MD048W3，3009MD048W4
3009MD024W3，

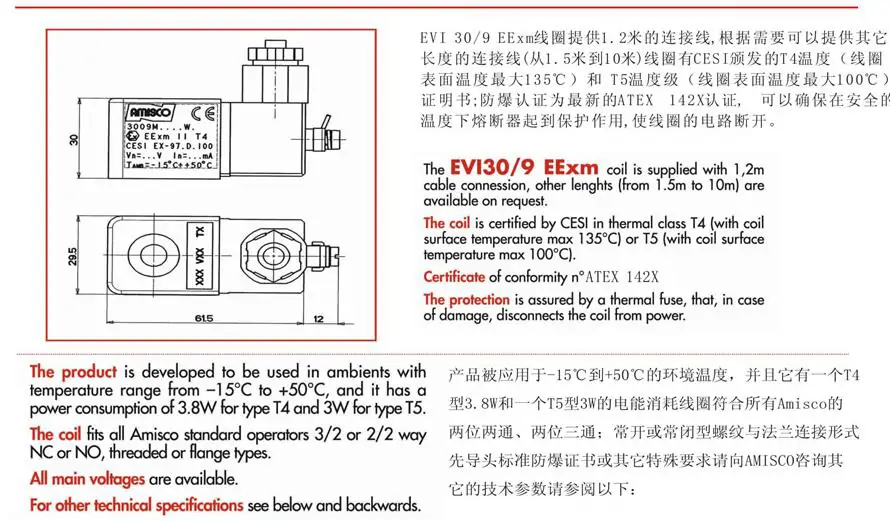

30XDMD024W300，
EVI30/10，EVI30/8，EVI30/9，EVI3E/16，EVI3P/13
EVI5E/13，EVI5M/13，EVI5P/13，EVI5S13
EVI7/10，EVI7/8，evI7/9，EVI7S8，EVI7S9

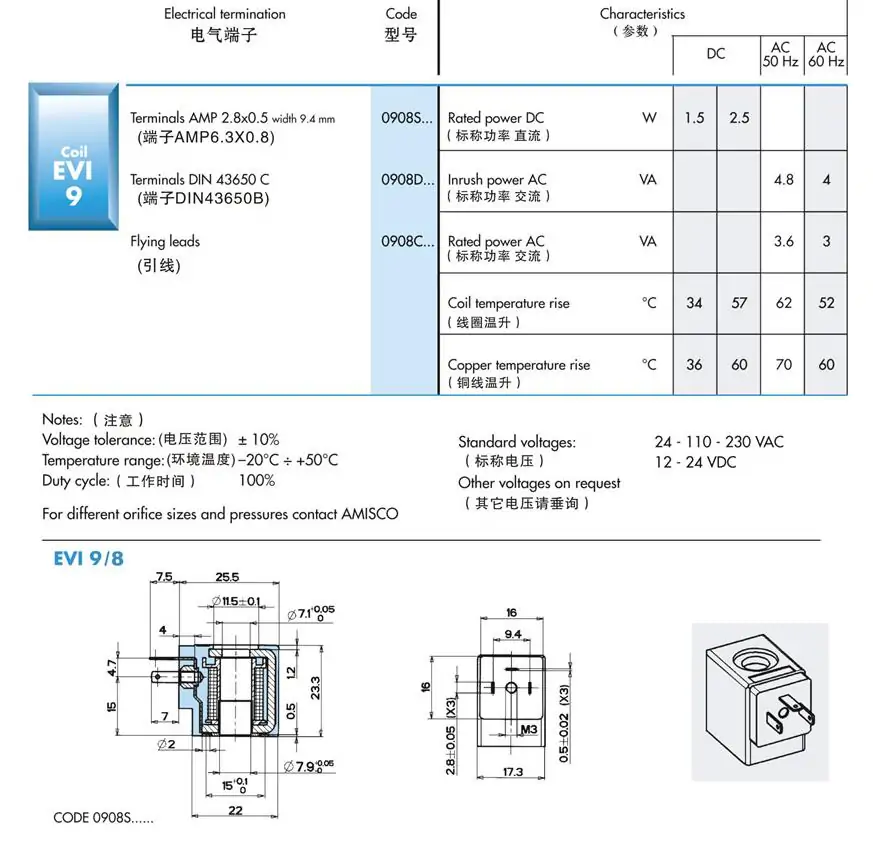

EVI9，EVI9/8，EVI9S

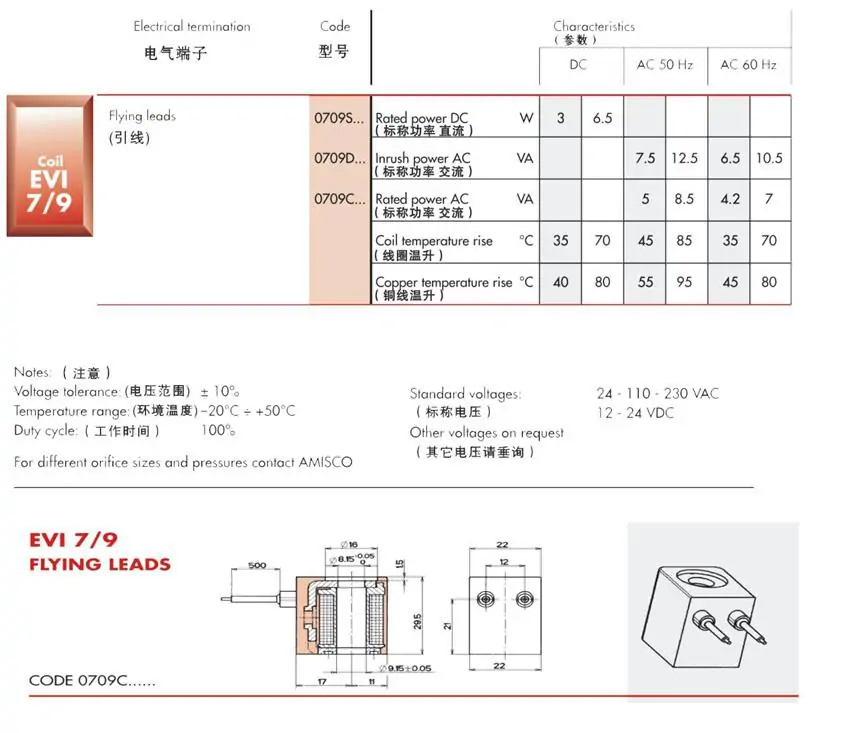

EVI7/9 AC220V AMISCO 6VA 帶燈 交流電
EVI7/9 AC24V AMISCO 5VA 帶燈 交流電
EVI7/9 DC24V AMISCO 3W 帶燈 直流電
EVI7/9 DC24V AMISCO 4.8W
AMISCO EVI7/9 AC220V 6VA 交流電
AMISCO EVI7/9 AC24V 5VA 交流電
AMISCO EVI7/9 DC24V 3W 直流電
AMISCO EVI7/9 DC24V 4.8W
EVI7/9AC110V無接線盒 AC110V交流電壓
EVI7/9AC110V+透明帶燈接線盒 AC110V交流電壓
EVI7/9AC110V+OMAL黑接線盒 AC110V交流電壓
EVI7/9AC110V+AMISCO接線盒 AC110V交流電壓
EVI7/9DC110V無接線盒 DC110V直流電壓
EVI7/9DC110V+AMISCO接線盒 DC110V直流電壓
EVI7/9AC24V無接線盒 AC24V交流電壓
EVI7/9AC24V+AMISCO接線盒 AC24V交流電壓
EVI3E14/DC24V單獨線圈無接線盒 內孔14mm高50mm
EVI3E14/DC24V線圈+接線盒 內孔14mm高50mm
EVI3E14/AC220V單獨線圈無接線盒 內孔14mm高50mm
EVI3E14/AC220V線圈+配接線盒 內孔14mm高50mm
液壓系統壓力繼電器使用方法
壓力繼電器在液壓系統中的應用非常廣泛。如：當機床切削力過大時自動退刀、潤滑系統因堵塞發生故障時自動停車等都是由壓力繼電器發出電信號來控制的。壓力繼電器的應用例子不勝枚舉，但歸納起來，都是起自動順序控制和安全保護兩種作用。下面舉2個例子跟大家說下壓力繼電器的使用。

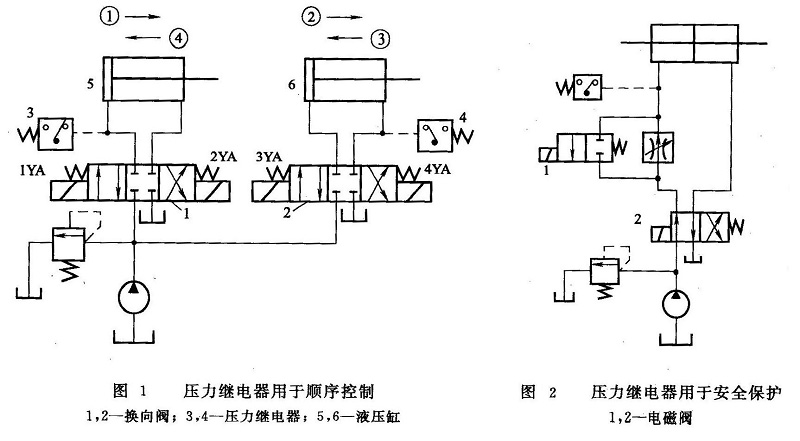

(1)壓力繼電器起順序控制作用 圖1所示為一種利用壓力繼電器控制電磁換向閥以實現油缸順序動作的回路，首先1YA通電，閥1換向，壓力油進入缸5使其活塞右移。當到達終點后，系統壓力升高。壓力繼電器3發出電信號使3YA通電，壓力油進入缸6的左腔使其活塞前進，前進到終點后，電路設計使4YA通電（3YA斷電）。閥2換向，壓力油進入缸6右腔，使其活塞返回。當活塞返回至原位時，系統壓力升高，壓力繼電器4發出信號，使2YA通電（1YA斷電）．壓力油進入缸5的右腔，使其活塞返回。為了防止壓力繼電器誤動作，壓力繼電器的預調壓力應比油缸的工作壓力高300～500KPa，但比溢流閥的調定壓力低300-500KPa。
(2)壓力繼電器起安全保護作用 圖2為壓力繼電器用于安全保護作用的一種回路，壓力繼電器裝在油缸的進油腔。當油缸前進碰上擋鐵或切削力過大時，缸的進油腔（左端）壓力升高，達到壓力繼電器的調定值時，壓力繼電器發出電信號使電磁閥2斷電，油缸快速返回。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.hd-chaiqian.com.cn/xq/528.html
