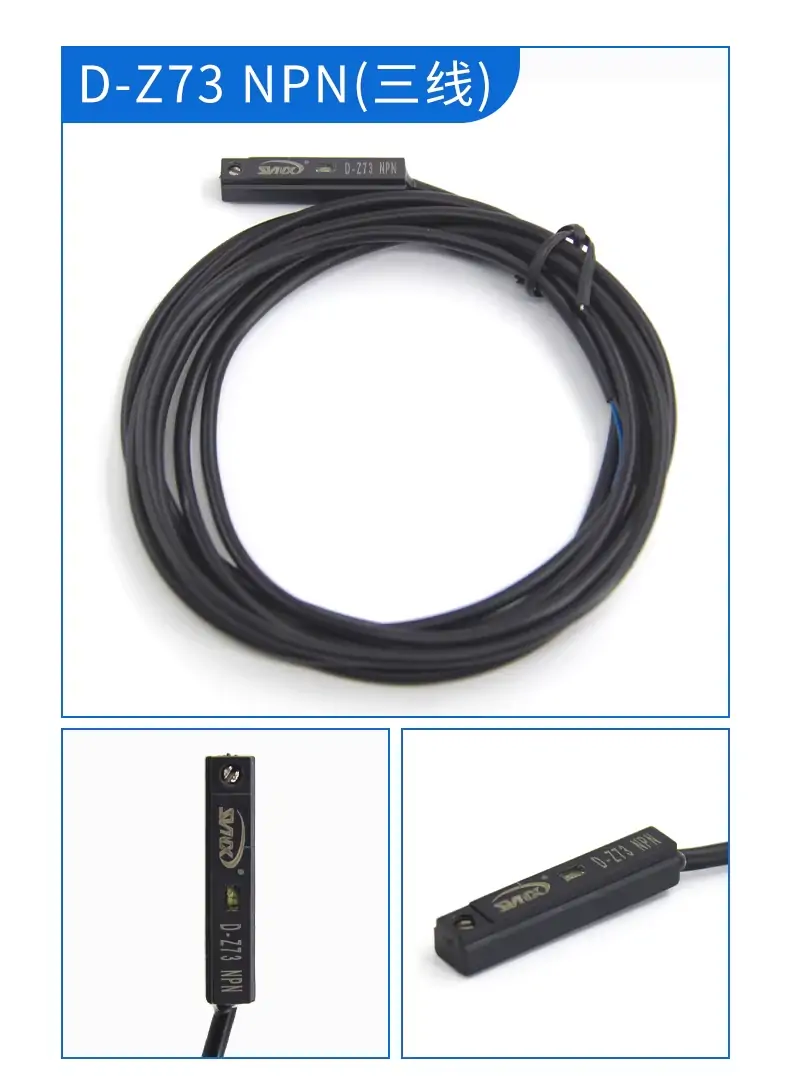

DMSH-020二線制2米 DMSJ-020二線制2米 DS1A-020 D-Z73 M10(SC80-SC100缸徑) M12(SC125缸徑）
M16(SC160缸徑) M20(SC200缸徑) M6(SC32-50缸徑 M8(SC63缸徑）
引起壓力繼電器的誤操作的油路故障分析

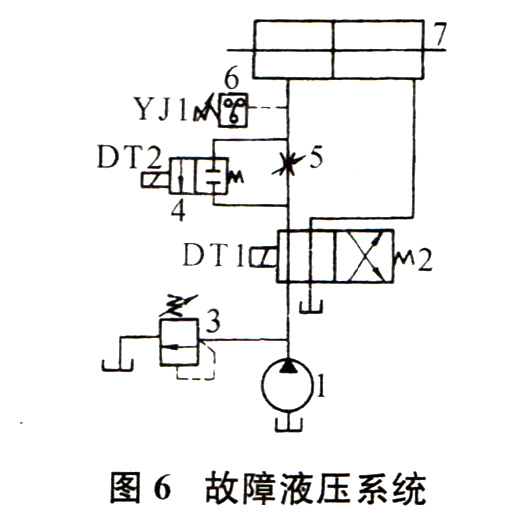

圖6所示液壓系統 回路中，液壓缸節流閥裝在進油路上，為進油節流調速回路。壓力繼電器YJ裝在缸7前端。該系統工作原理是：當缸右行到底時，右腔壓力升高達到壓力繼電器設定值后發出信號使DT2得電，DT1失電，液壓缸返回。
(1)故障現象：壓力繼電器在液壓缸右行未到底時，卻提前發信號。
(2)故障原因：可能由于外負載的變化引起壓力波動值超過壓力繼電器的調定值而引起誤動作。應檢查壓力繼電器與溢流閥的調定值，使壓力繼電器的設定值高于液壓缸的工作壓力0.3 MPa;溢流閥的調定壓力比壓力繼電器高0.3—0.6MPa。從而避免壓力波動引起壓力繼電器的誤操作。
